Графики

Исходный код всех необходимых графиков. Написаны шаблоны графиков, которые применяются к данным с различных метеостанций, затем графики сохраняются в отдельные png-файлы автоматически.

Шаг 1: Загрузка необходимых пакетов

library(tidyverse)
library(patchwork)
library(ggpmisc) # для добавления линии регрессии на график

Шаг 2: Импортируем все необходимые csv

# Import ------------------------------------------------------------------
seven_station_monthly <- read_csv2("../initial_data/climate/cleaned/monthly_anomaly.csv")
seven_station_annualy <- read_csv2("../initial_data/climate/cleaned/annualy_anomaly.csv")

station_name <- levels(as.factor(seven_station_annualy$Station))

#Сезоны, выделенные по переходу температур/снега через 0
season_by_temperature <- read_csv2("../initial_data/climate/cleaned/season_by_temperature.csv")
season_by_snow <- read_csv2("../initial_data/climate/cleaned/season_by_snow.csv")

#Оттаивание-замерзание
melt_freeze_all_winter <- read_csv2("../initial_data/climate/cleaned/melt_freeze_by_month.csv")


# Количество дней с "плохим" снежным покровом по всем станциям
bad_snow <- read_csv2("../initial_data/climate/cleaned/all_station_bad_snow.csv")

Шаблоны графиков

# Templates ---------------------------------------------------------------
# шаблон для графика
# df - входной датасет
# x - параметр, который будет отображаться по оси X
# red_line - параметр для красной линии (линия линейной регрессии) и т.д.
# y_labs - подпись к оси Y
# col_or_line - график столбчатый или линейный?
# см реальные примеры ниже

template <- function(df, x, red_line, gray_line, blue_line,
                     y_labs, col_or_line, color_of_col){

  # Выбор: столбчатый или линейный график?
  geometry <- function(col_or_line, color_of_col){
    if (col_or_line == "col"){
      list(geom_col(aes(y={{ gray_line }}), alpha=0.2, fill = color_of_col))
    }
    else {
      list(geom_line(aes({{ x }}, {{ gray_line }}), alpha = 0.2))
    }
  }

  ggplot(df, aes(x = {{ x }}, y = {{ red_line }}))+
    geometry(col_or_line, color_of_col)+
    geom_line(aes({{ x }}, {{ blue_line }}), color = "#4682B4", linewidth = 1.1)+
    stat_poly_line(color = "red", alpha = 0.5, na.rm = T)+
    stat_poly_eq(use_label("eq"), na.rm = T)+
    stat_poly_eq(use_label(c("R2","p")), label.y = 0.9, na.rm = T)+
    theme_minimal()+
    labs(x = "Год",
         y = y_labs)+
    scale_y_continuous(labels = scales::label_number(accuracy = 1))
}


# график, когда сверху на всю ширину годовые значения,
# а ниже панелями - среднемесячные
# графики будут сохранены в папки внутри images
# кроме того, сохраняет параметры линии тренда в отдельные csv
# путь см в теле функции
# выдаст ошибку, если требуемых папок не существует
# df_annualy - датафрейм с годовыми значениями
# df_monthly - датафрейм с месячными значениями
# station - название станции (датафрейм фильтруется по названиям станций,
# оно также фигурирует в названии выходных файлов)
# остальные аргументы требуются для образца template (функция выше)
# кроме prefix - фигурирует в именах выходных папок, чтобы не запутаться
# и print_plot - показывать (T) или нет(F, default) график в RSTudio?

ann_monthly_graph <- function(df_annualy, df_monthly, station, x,
                    red_line, gray_line, blue_line, y_labs, prefix,
                    col_or_line, color_of_col = "black",
                    print_plot = F){

  annualy <- df_annualy |>
    filter(Station == station) |>
    filter(Year != 2023) |>
    template(x = {{x}},
             red_line = {{ red_line }},
             gray_line = {{ gray_line }},
             blue_line  = {{ blue_line }},
             y_labs = y_labs,
             col_or_line = col_or_line,
             color_of_col = color_of_col)+
    labs(x = NULL,
         y = NULL)

  monthly <- df_monthly |>
    filter(Station == station) |>
    filter(Year != 2023) |>
    template(x = {{x}},
             red_line = {{ red_line }},
             gray_line = {{ gray_line }},
             blue_line  = {{ blue_line }},
             y_labs = y_labs,
             col_or_line = col_or_line,
             color_of_col = color_of_col)+
    facet_wrap(.~Month, scales = "free")+
    theme(axis.text.x = element_text(angle = 60))

  total_graph <- annualy / monthly +
    plot_layout(heights = c(1, 3))



  # ggsave(total_graph, file= paste("images/climate/", prefix, "/", station, "_",  prefix, "_graph.png", sep=""),
  #        device = png,
  #        width = 2480, height = 3100, units = "px")

  print(paste("График для станции ", station, " сохранен"))
  if(print_plot){
    print(total_graph)
  }

  #Выгрузка параметров линейного тренда
  monthly_ <- ggplot_build(monthly)
  monthly_parametr <- tibble(Month = levels(monthly_$data[[1]]$PANEL),
                             RR = monthly_$data[[4]]$rr.label,
                             EQ = monthly_$data[[4]]$eq.label,
                             P = round(monthly_$data[[4]]$p.value, 5),
                             Station = station) |>
    separate_wider_delim(RR, delim='"', names=c('x','r'), too_many = "drop" ) |>
    mutate(b = str_sub(EQ, start = -20, end = -12)) |>
    mutate(b = str_remove_all(b, "[ +]")) |>
    mutate(b = str_remove(b, '^\\.')) |>
    mutate(Parametr = prefix) |>
    select(Station, Parametr, Month, RR = r, P, b) |>
    mutate_all(type.convert, as.is = T)

 # write_csv(monthly_parametr, file = paste("../initial_data/climate/cleaned/trends/monthly_",                                            prefix, "/", station, "_trends.csv", sep = ""))
  print(paste("параметры тренда по станции", station,  "сохранены в файл"))
}

Средние температуры

# построит графики для всех метеостанций из вектора station_name:
# station_name |> map(\(x) ann_monthly_graph(df_annualy = seven_station_annualy,
#                                            df_monthly = seven_station_monthly,
#                                            station = x,
#                                            x=Year,
#                                            red_line=Tavg_roll_mean_from_1976,
#                                            gray_line = Tavg,
#                                            blue_line = Tavg_roll_mean,
#                                            y_labs = "Температура приземного воздуха, [\u00B0C]",
#                                            prefix = "tavg",
#                                            col_or_line = "line"), .progress=T)


# пример графика

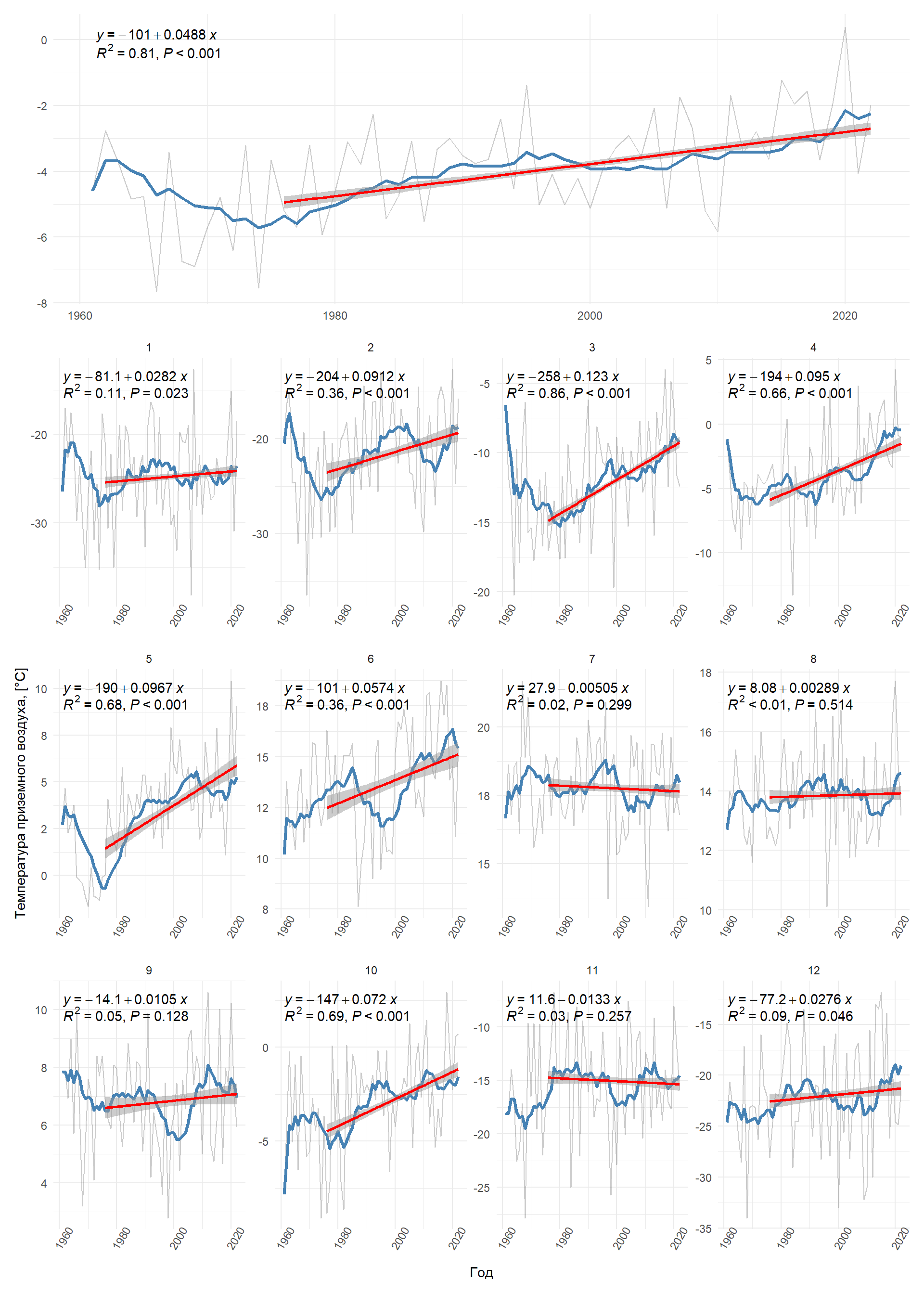

ann_monthly_graph(df_annualy = seven_station_annualy,
                  df_monthly = seven_station_monthly,
                  station = "bakhta",
                  x=Year,
                  red_line=Tavg_roll_mean_from_1976,
                  gray_line = Tavg,
                  blue_line = Tavg_roll_mean,
                  y_labs = "Температура приземного воздуха, [\u00B0C]",
                  prefix = "tavg",
                  col_or_line = "line",
                  print_plot = T)

[1] "График для станции  bakhta  сохранен"

[1] "параметры тренда по станции bakhta сохранены в файл"

Среднесезонные температуры (сезоны выделены по температурам)

# данные есть только для 1 метеостанции, поэтому map не использую
tavg_by_season <- season_by_temperature|>
  filter(Year != 2023) |>
  mutate(Season = factor(Season, labels = c("Осень", "Весна", "Лето", "Зима"))) |>
  template(x=Year,
           red_line=Tavg_roll_mean,
           gray_line = Tavg,
           blue_line = Tavg_roll_mean,
           y_labs = "Температура приземного воздуха, [\u00B0C]",
           col_or_line = "line")+
  facet_wrap(.~Season, scales = "free_y")

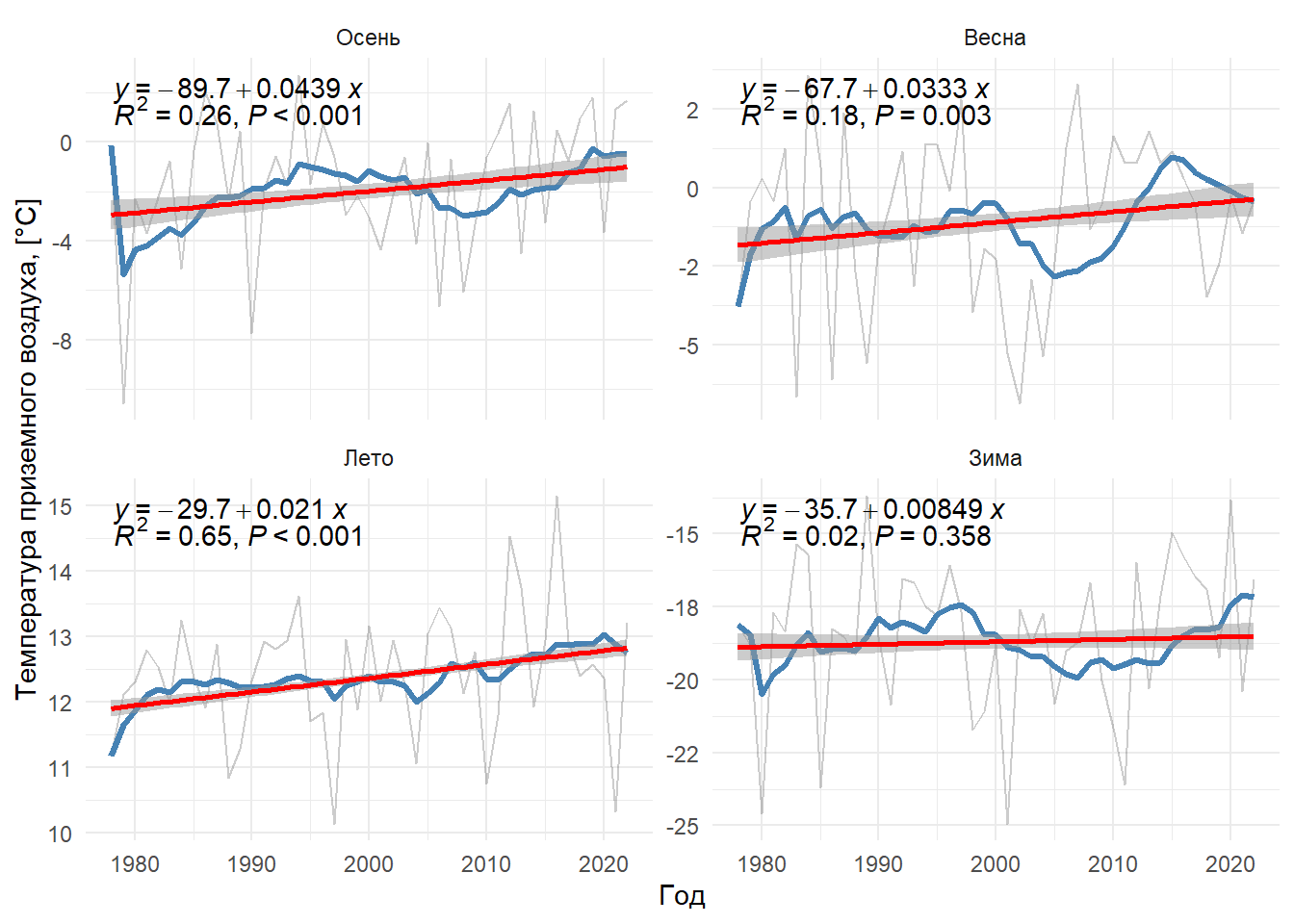

print(tavg_by_season)

# ggsave(tavg_by_season, file= "images/climate/season/tavg_by_season(by_temperature).png", device = png,
#        width = 2000, height = 1500, units = "px", bg = "white")

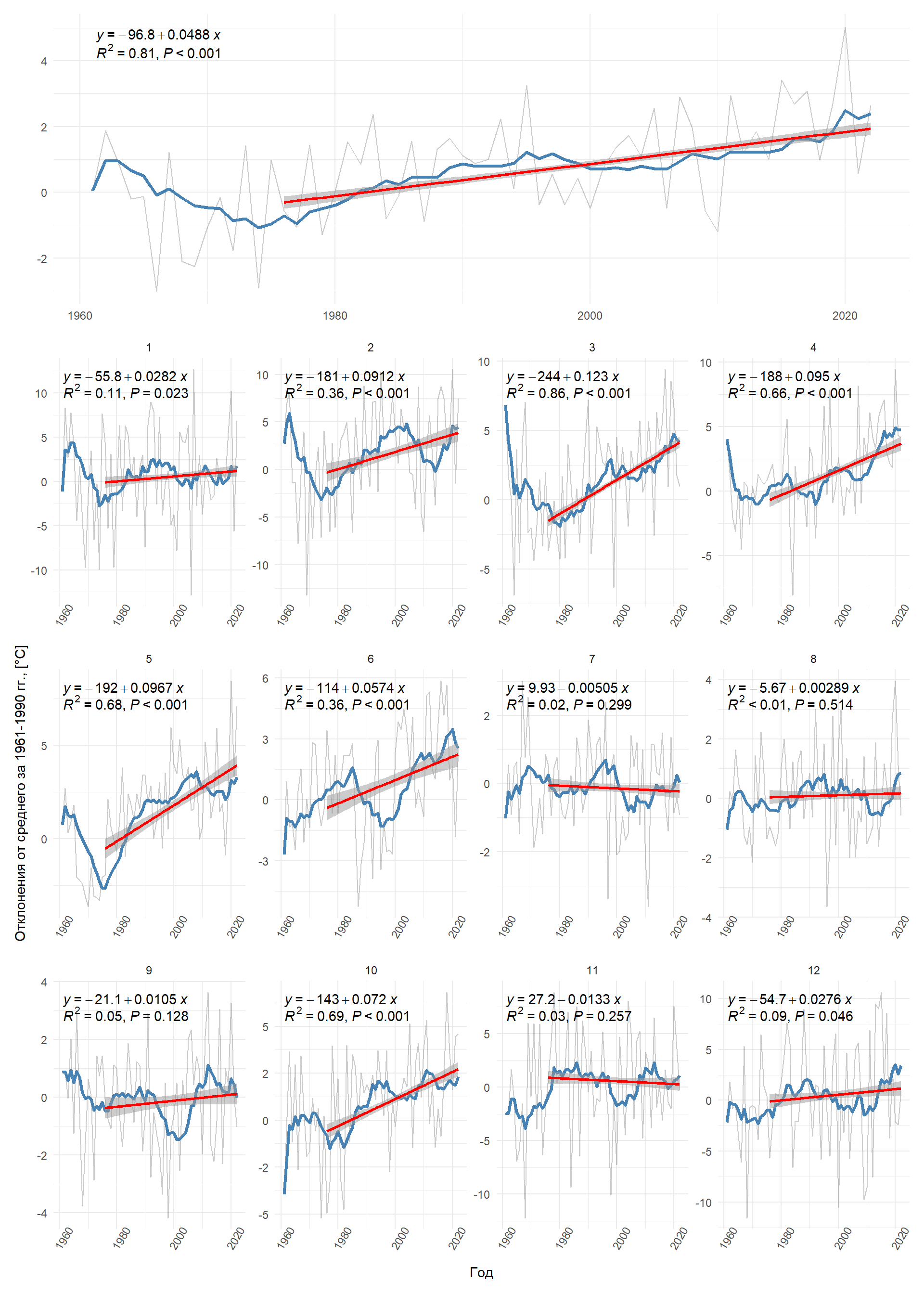

Температурные аномалии

# построит графики для всех метеостанций из вектора station_name:

# station_name |> map(\(x) ann_monthly_graph(seven_station_annualy,
#                                  seven_station_monthly,
#                                  station = x,
#                                  x=Year,
#                                  red_line=T_anomaly_roll_mean_from_1976,
#                                  gray_line = T_anomaly,
#                                  blue_line = T_anomaly_roll_mean,
#                                  y_labs = "Отклонения от среднего за 1961-1990 гг., [\u00B0C]",
#                                  prefix = "t_anomaly",
#                                  col_or_line = "line"), .progress=T)

# пример графика
ann_monthly_graph(seven_station_annualy,
                  seven_station_monthly,
                  station = "bakhta",
                  x=Year,
                  red_line=T_anomaly_roll_mean_from_1976,
                  gray_line = T_anomaly,
                  blue_line = T_anomaly_roll_mean,
                  y_labs = "Отклонения от среднего за 1961-1990 гг., [\u00B0C]",
                  prefix = "t_anomaly",
                  col_or_line = "line",
                  print_plot = T)

[1] "График для станции  bakhta  сохранен"

[1] "параметры тренда по станции bakhta сохранены в файл"

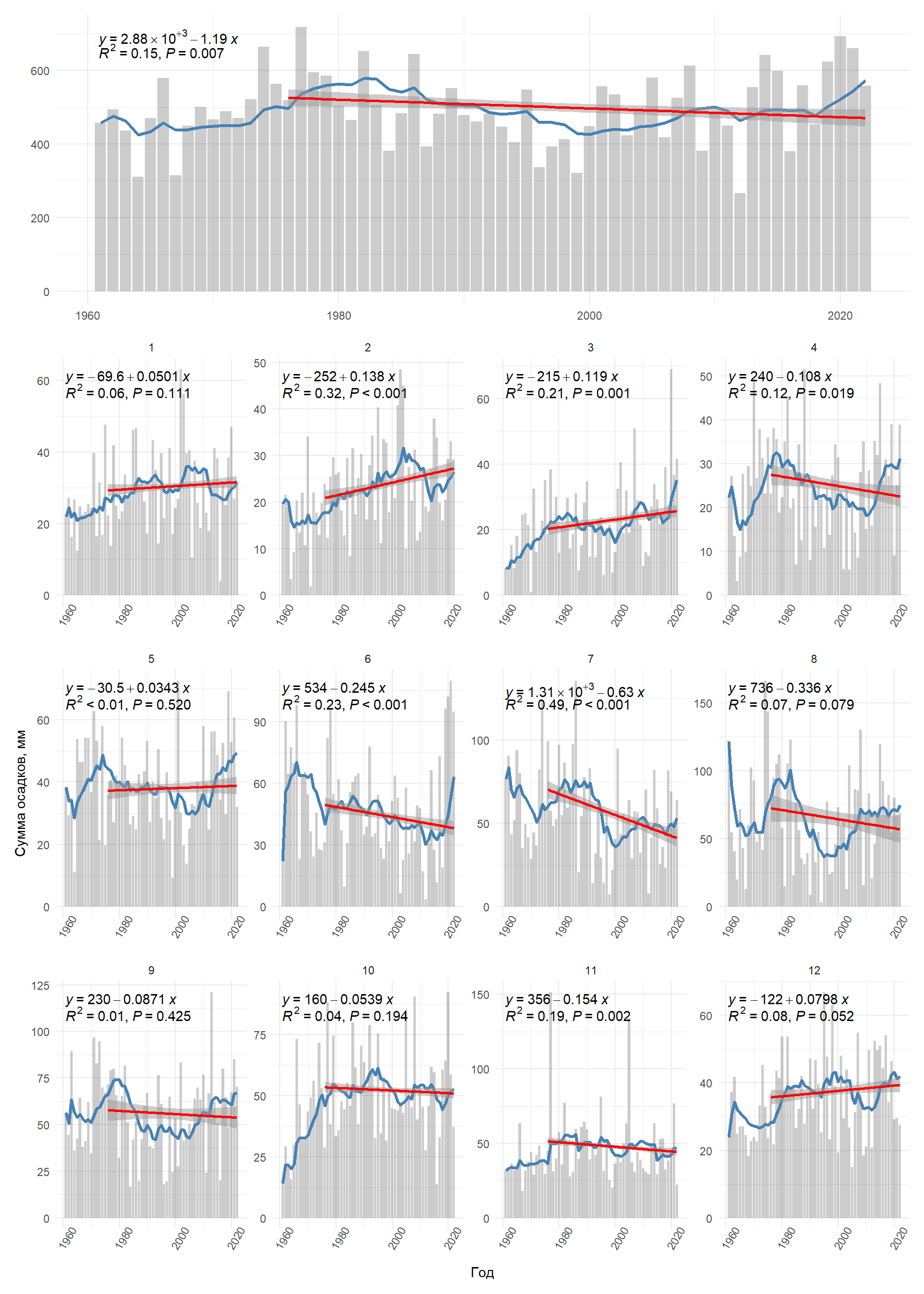

Суммы осадков

# есть данные только по 1 станции, поэтому без map
ann_monthly_graph(seven_station_annualy,
                                 seven_station_monthly,
                                 station = "bakhta",
                                 x=Year,
                                 red_line=Pr_roll_mean_from_1976,
                                 gray_line = Pr,
                                 blue_line = Pr_roll_mean,
                                 y_labs = "Сумма осадков, мм",
                                 prefix = "pr",
                                 col_or_line = "col",
                                print_plot = T)

[1] "График для станции  bakhta  сохранен"

[1] "параметры тренда по станции bakhta сохранены в файл"

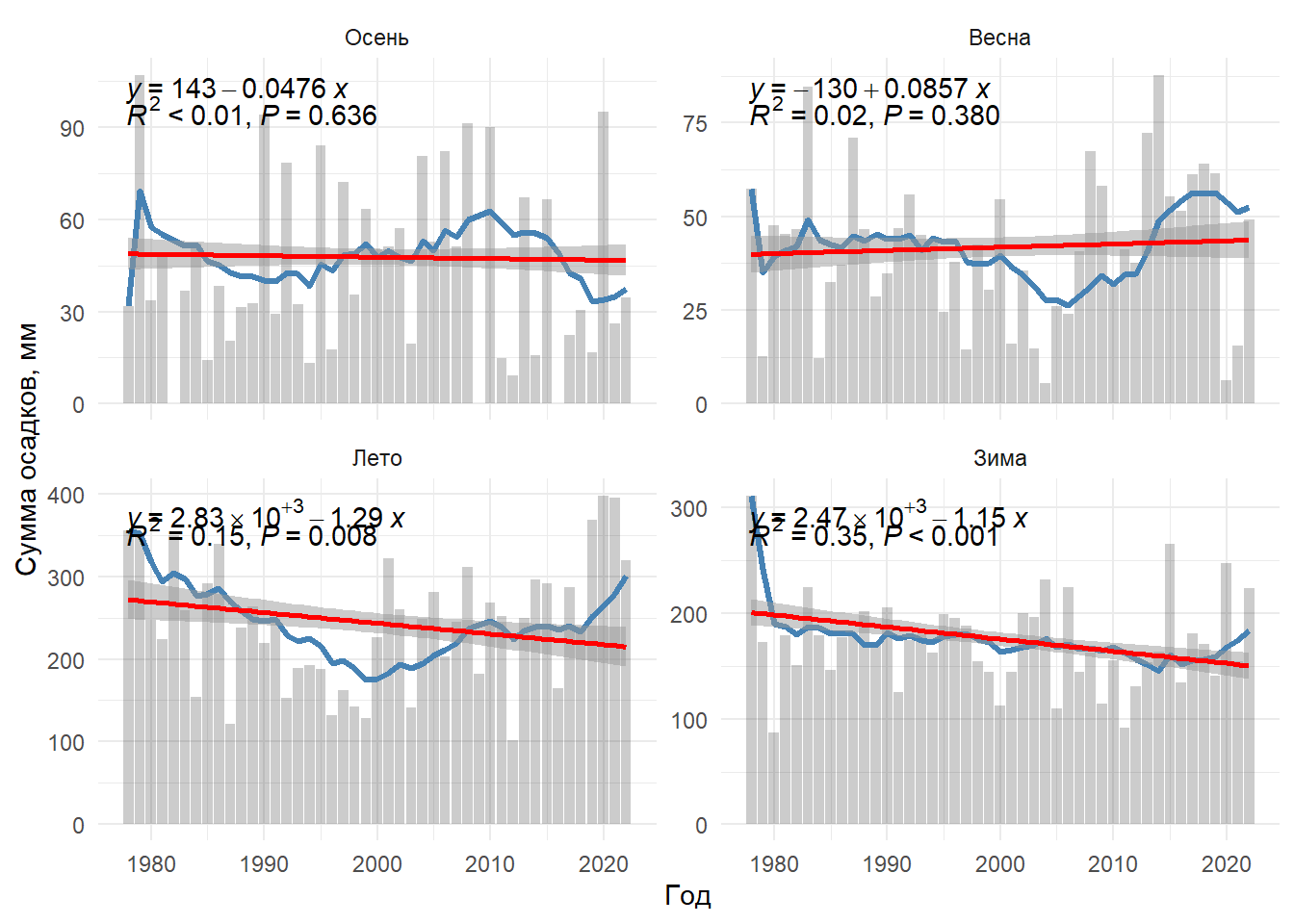

Суммы осадков по сезонам

pr_by_season <- season_by_temperature|>
  filter(Year != 2023) |>
  mutate(Season = factor(Season, labels = c("Осень", "Весна","Лето", "Зима"))) |>
  template(x=Year,
           red_line=Pr_sum_roll_mean,
           gray_line = Pr_sum,
           blue_line = Pr_sum_roll_mean,
           y_labs = "Сумма осадков, мм",
           col_or_line = "col",
           color_of_col = "black")+
  facet_wrap(.~Season, scales = "free_y")

print(pr_by_season)

# ggsave(pr_by_season, file= "images/climate/season/pr_by_season(by_temperature).png", device = png,
#        width = 2000, height = 1600, units = "px", bg = "white")

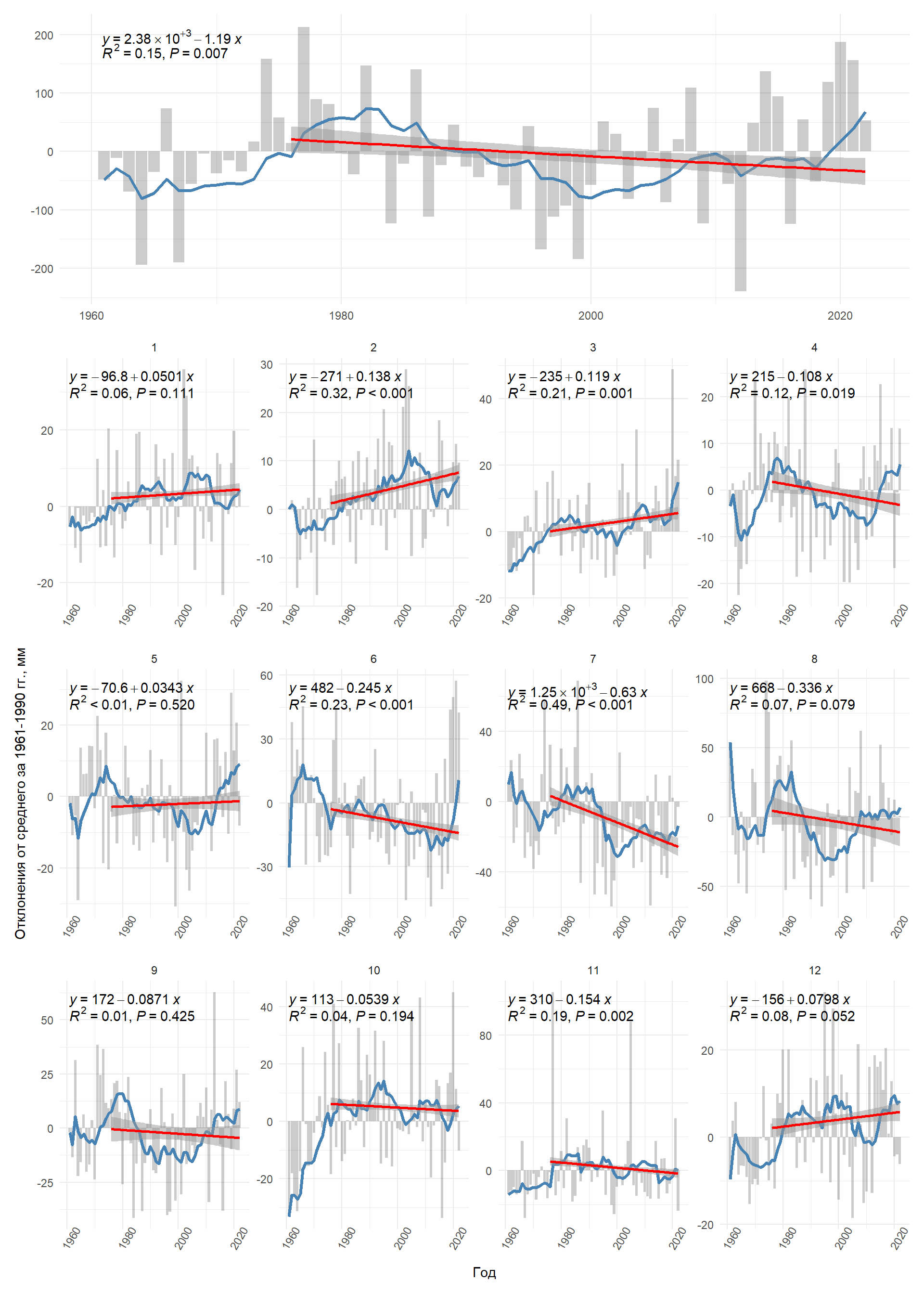

Аномалии осадков

# данные только для 1 метеостанции
ann_monthly_graph(seven_station_annualy,
                  seven_station_monthly,
                  station = "bakhta",
                  x=Year,
                  red_line=Pr_anomaly_roll_mean_from_1976,
                  gray_line = Pr_anomaly,
                  blue_line = Pr_anomaly_roll_mean,
                  y_labs = "Отклонения от среднего за 1961-1990 гг., мм",
                  prefix = "pr_anomaly",
                  col_or_line = "col",
                  print_plot = T)

[1] "График для станции  bakhta  сохранен"

[1] "параметры тренда по станции bakhta сохранены в файл"

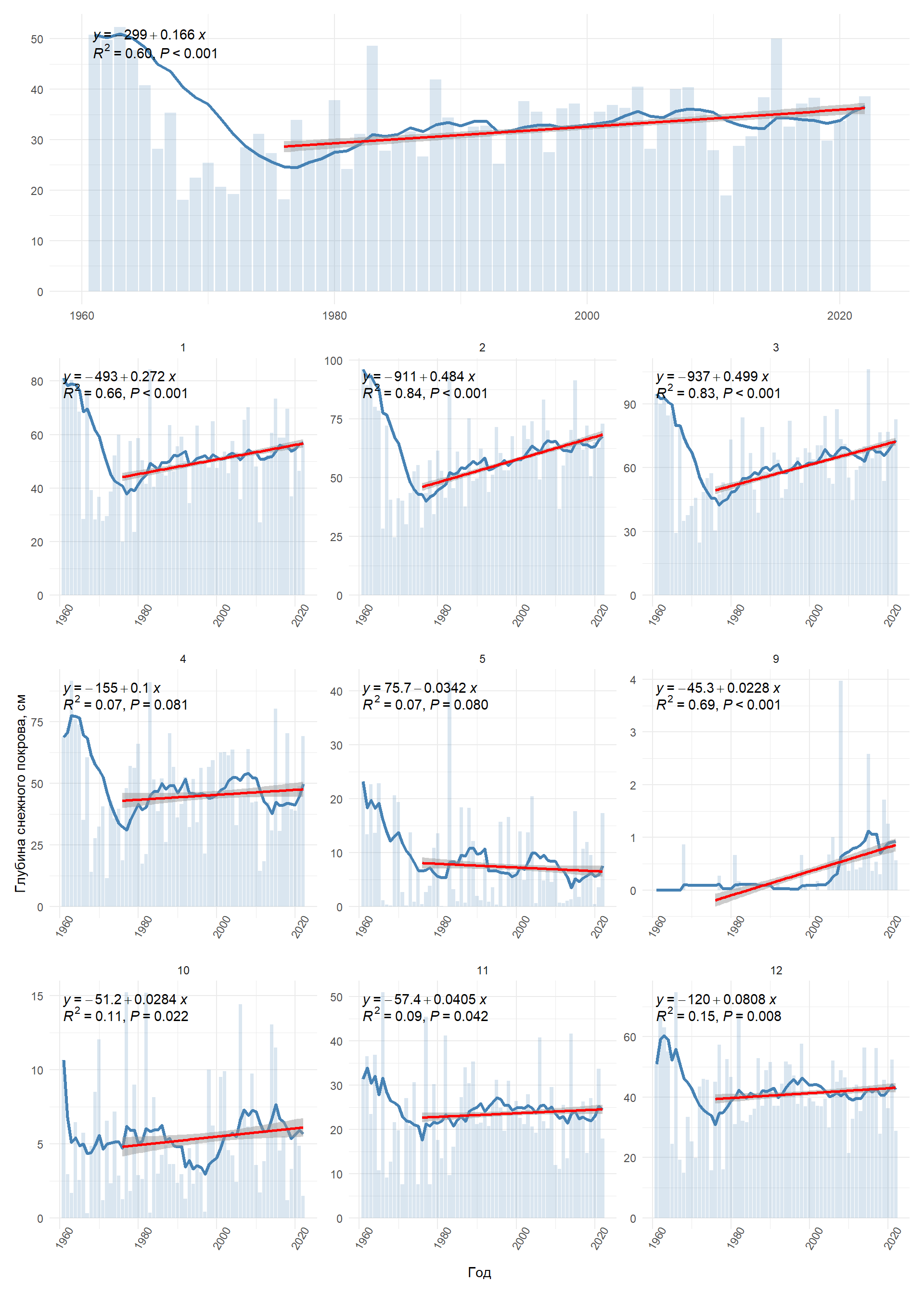

Глубина снежного покрова

# данные только для 1 метеостанции
ann_monthly_graph(seven_station_annualy,
                  seven_station_monthly |>  filter(!(Month %in% (6:8))),
                  station = "bakhta",
                  x=Year,
                  red_line=Sn_roll_mean_from_1976,
                  gray_line = Sn,
                  blue_line = Sn_roll_mean,
                  y_labs = "Глубина снежного покрова, см",
                  prefix = "sn",
                  col_or_line = "col",
                  color_of_col = "#4682B4",
                  print_plot = T)

[1] "График для станции  bakhta  сохранен"

[1] "параметры тренда по станции bakhta сохранены в файл"

Глубина снежного покрова по сезонам

sn_by_season <- season_by_temperature|>
  filter(Year != 2023, Season != "Summer") |>
  mutate(Season = factor(Season, labels = c("Осень", "Весна", "Зима"))) |>
  template(x=Year,
           red_line=Sn_avg_roll_mean,
           gray_line = Sn_avg,
           blue_line = Sn_avg_roll_mean,
           y_labs = "Глубина снежного покрова, см",
           col_or_line = "col",
           color_of_col = "#4682B4")+
  facet_wrap(.~Season, scales = "free_y")

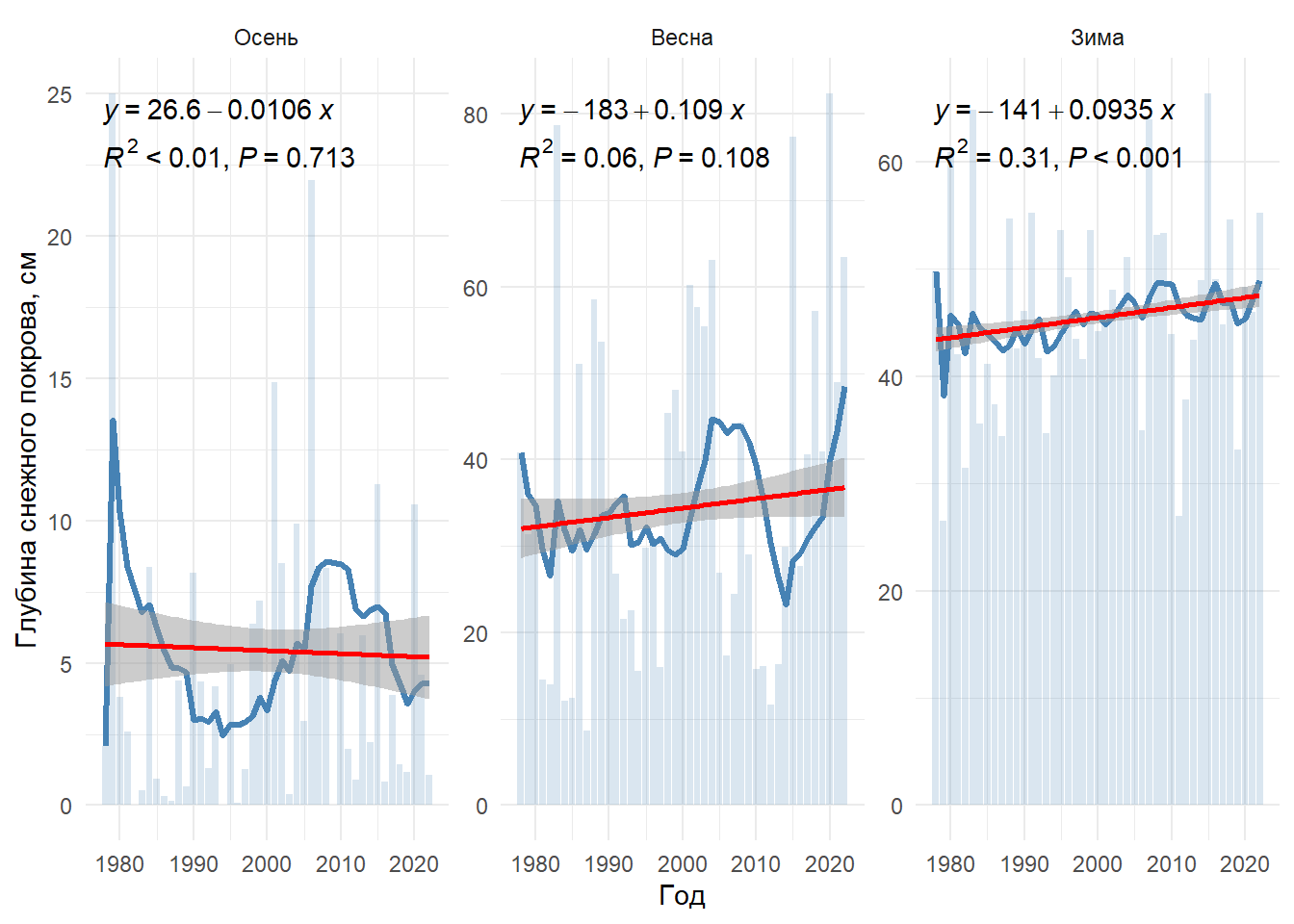

print(sn_by_season)

# ggsave(sn_by_season, file= "images/climate/season/sn_by_season(by_temperature).png", device = png,
#        width = 2000, height = 1000, units = "px", bg = "white")

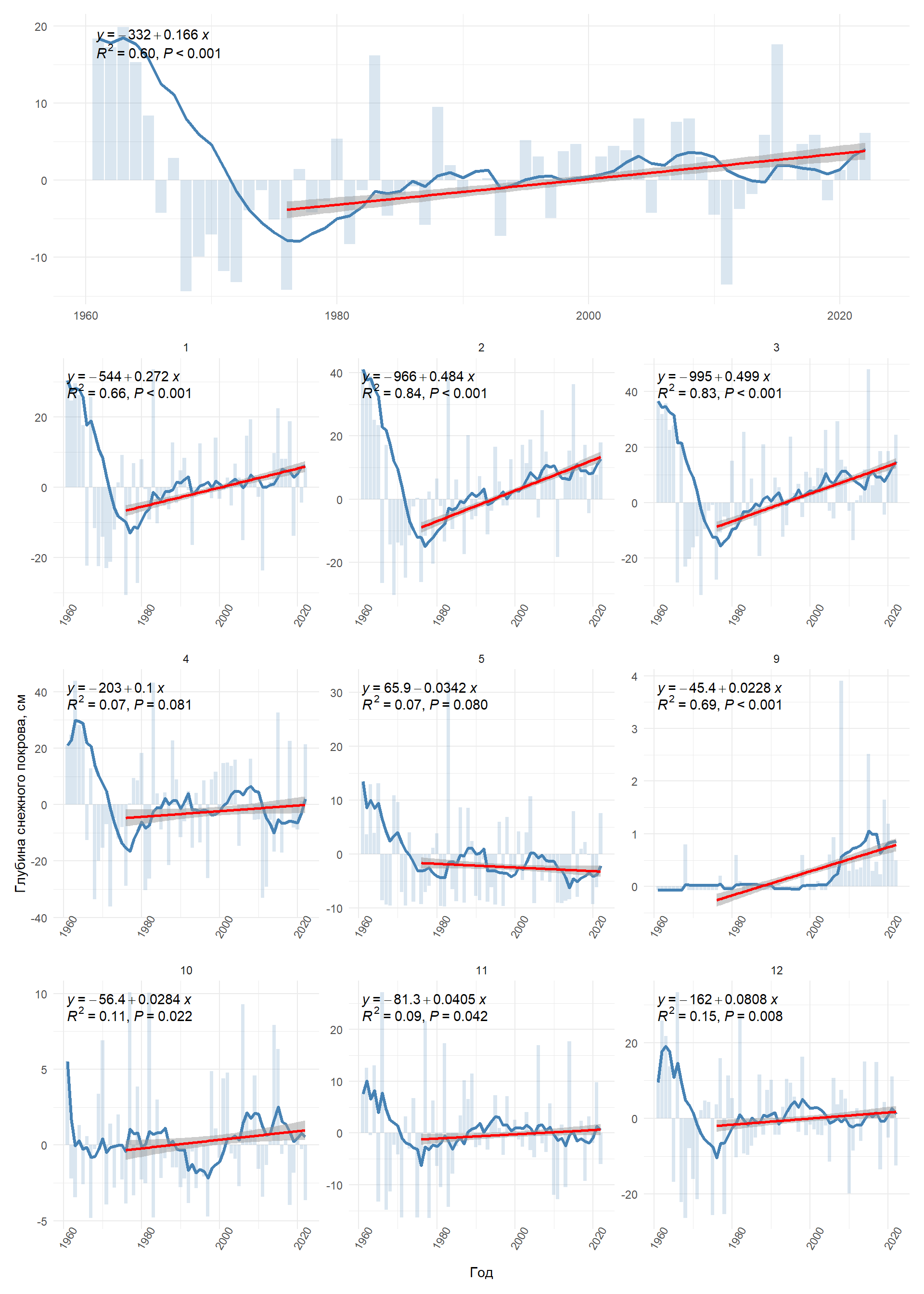

Аномалии глубины снежного покрова

ann_monthly_graph(seven_station_annualy,
                  seven_station_monthly |>  filter(!(Month %in% (6:8))),
                  station = "bakhta",
                  x=Year,
                  red_line=Sn_anomaly_roll_mean_from_1976,
                  gray_line = Sn_anomaly,
                  blue_line = Sn_anomaly_roll_mean,
                  y_labs = "Глубина снежного покрова, см",
                  prefix = "sn_anomaly",
                  col_or_line = "col",
                  color_of_col = "#4682B4",
                  print_plot = T)

[1] "График для станции  bakhta  сохранен"

[1] "параметры тренда по станции bakhta сохранены в файл"

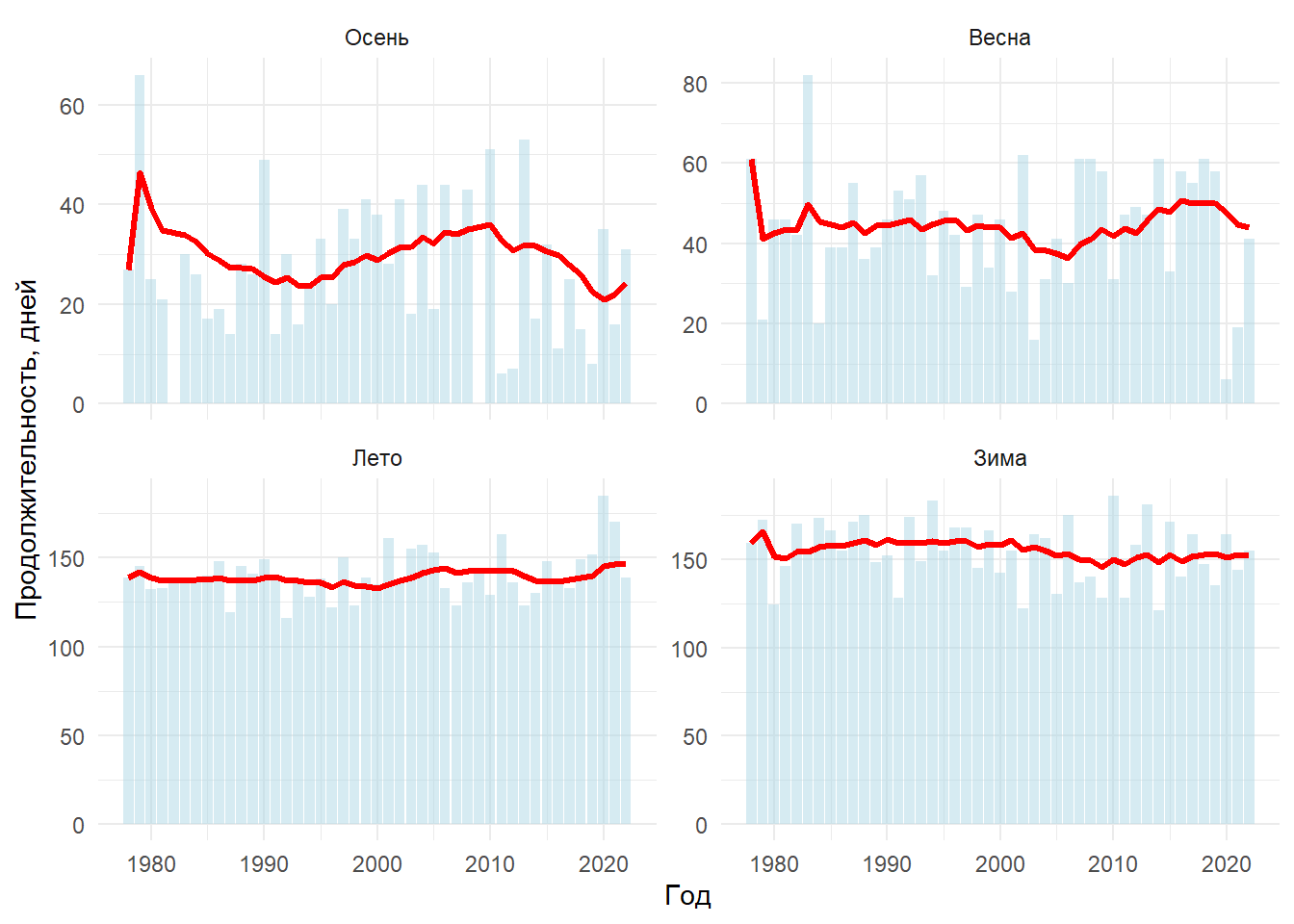

Продолжительность сезонов (выделены по температурам)

duration_of_season_by_temp <- season_by_temperature|>
  filter(Year != 2023) |>
  mutate(Season = factor(Season, labels = c("Осень", "Весна", "Лето", "Зима"))) |>
  ggplot(aes(Year, Duration_roll_mean))+
  geom_col(aes(y = Duration), fill = "lightblue", alpha = 0.5)+
  geom_line(aes(y = Duration_roll_mean), col = "red", linewidth = 1.2)+
  facet_wrap(.~Season, scales = "free_y")+
  theme_minimal()+
  labs(x = "Год",
       y = "Продолжительность, дней")

print(duration_of_season_by_temp)

# ggsave(duration_of_season_by_temp, file= "images/climate/season/duration_of_season_by_temp.png", device = png,
#        width = 2000, height = 1500, units = "px", bg = "white")

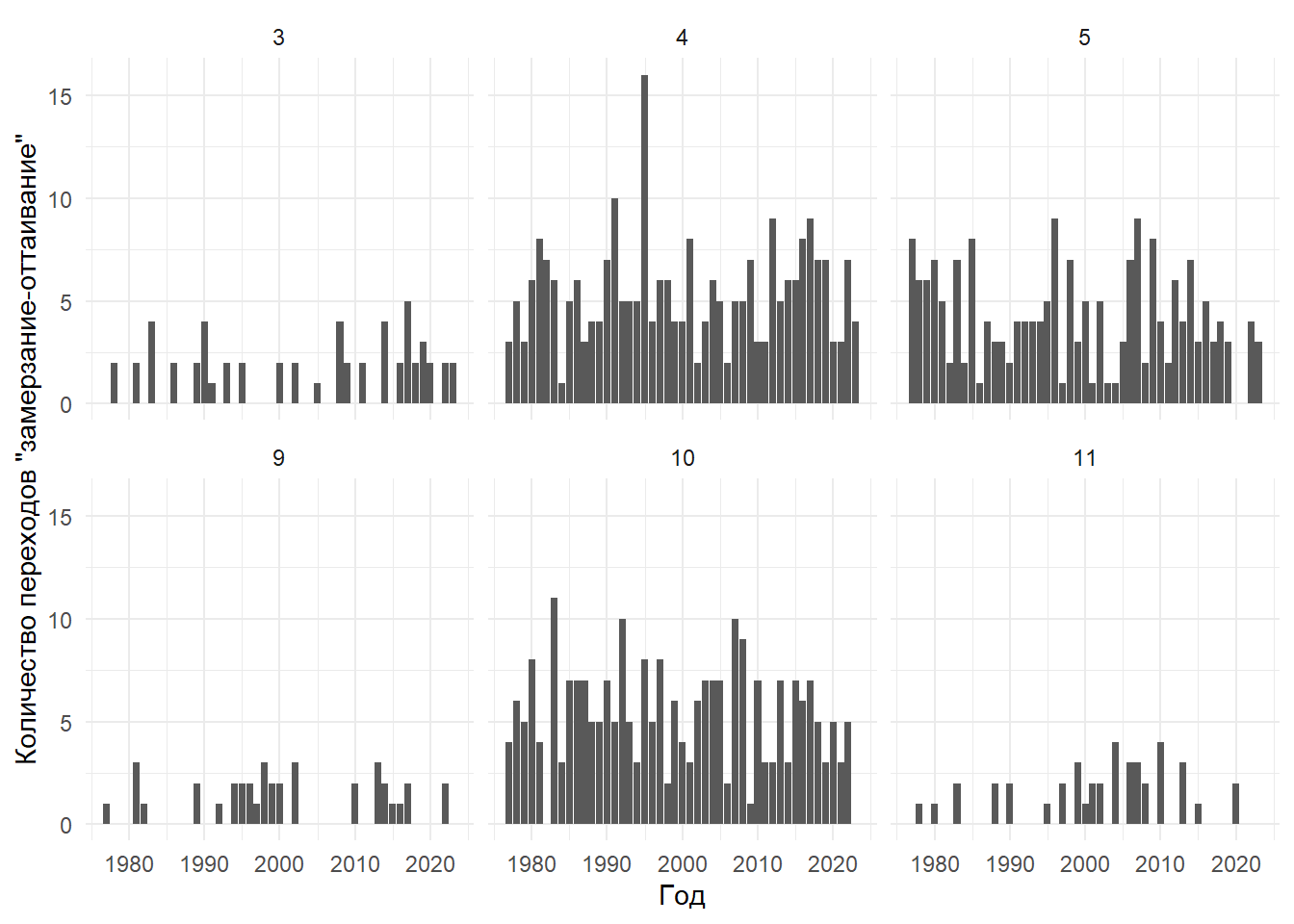

Оттаивание-замерзание

melt_freeze_by_month_graph <- ggplot(melt_freeze_all_winter, aes(Year, Melt_freeze))+
  geom_col()+
  facet_wrap(.~Month)+
  theme_minimal()+
  labs(x="Год",
       y = 'Количество переходов "замерзание-оттаивание"')

print(melt_freeze_by_month_graph)

# ggsave(melt_freeze_by_month_graph, file= "images/climate/melt_freeze_by_month_graph.png", device = png,
#        width = 2481, height = 1500, units = "px", bg = "white")

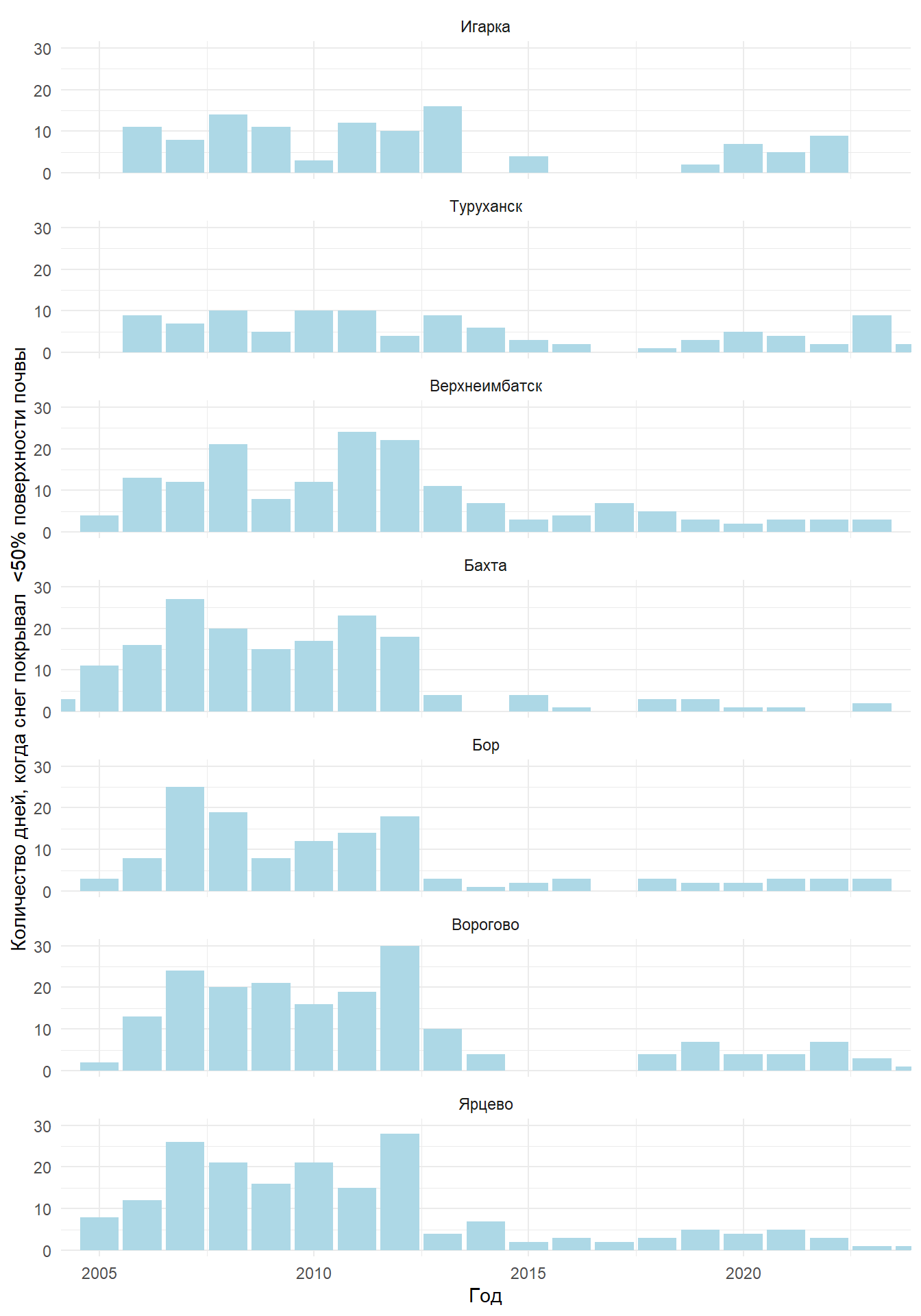

Количество дней с “плохим” снегом по всем станциям (с 2005 года)

seven_station_graph <- bad_snow |>
  mutate(Station = factor(Station, levels = c("Игарка", "Туруханск", "Верхнеимбатск",
                                              "Бахта", "Бор", "Ворогово", "Ярцево"))) |>
  ggplot(aes(Year, count))+
  geom_col(fill="lightblue")+
  facet_wrap(.~Station, ncol = 1)+
  theme_bw()+
  labs(x = "Год",
       y = "Количество дней, когда снег покрывал  <50% поверхности почвы")+
  coord_cartesian(xlim = c(2005,2023 ))+
  theme_minimal()

print(seven_station_graph)

# ggsave(seven_station_graph, filename="images/climate/bad_snow_by_station.png",
#        width = 1000, height = 2500, units = "px", bg = "white")
